Przecinarka do płytek 336cm Raimondi Raizor MkII + Wózek

Opis przecinarki do płytek Raizor Mk. II Raimondi

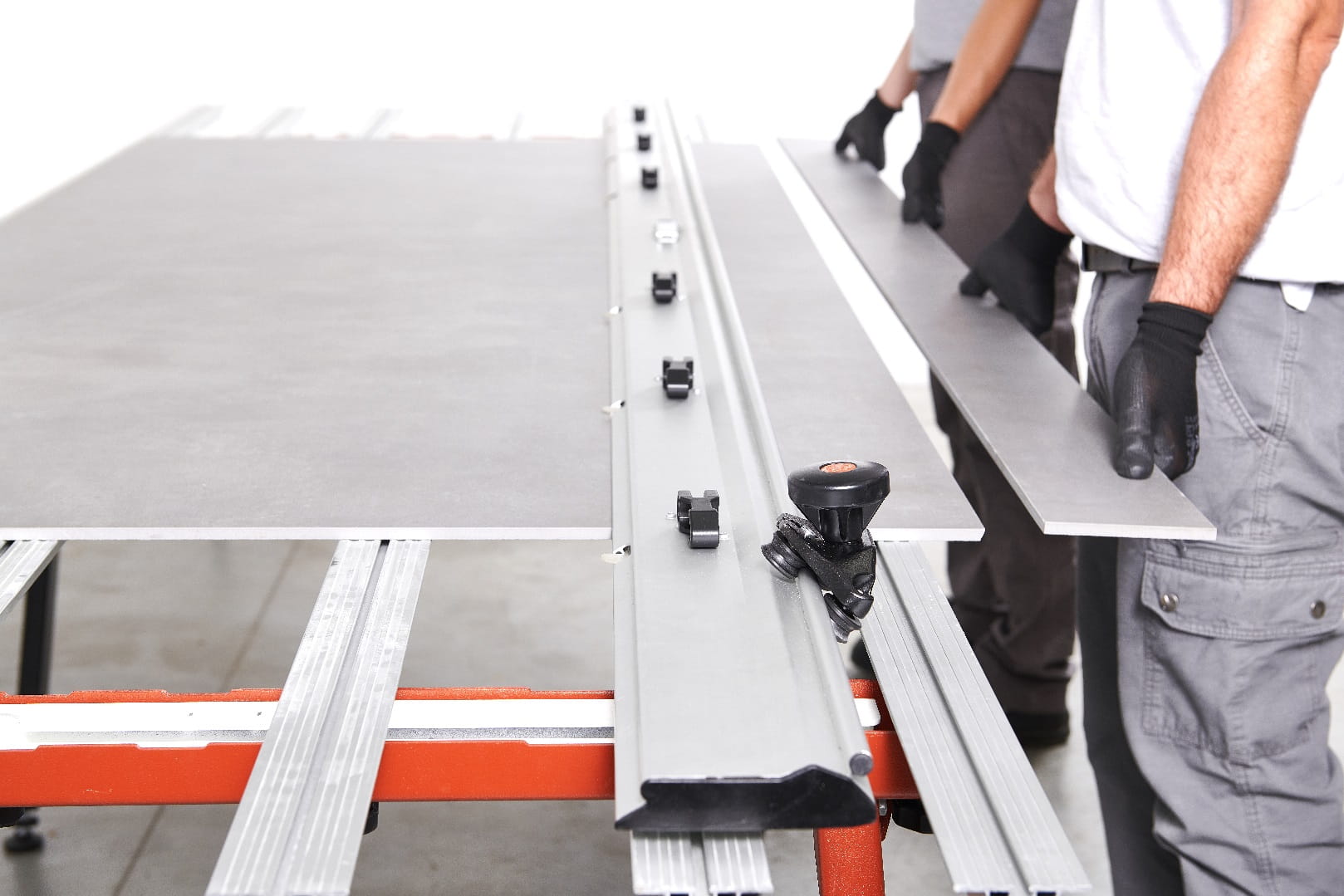

System do cięcia płytek wielkoformatowych może osiągnąć długość cięcia do 336 cm (z możliwością rozszerzenia do 451 cm za pomocą opcjonalnego przedłużenia). Jest on lekki (waży jedynie 5,4 kg) i łatwy w transporcie. Wózek porusza się po prowadnicy dzięki trzem rolkom. Projekt wózka tnącego zakłada przeniesienie całego nacisku wywieranego przez operatora na płytkę, eliminując wszelkie ograniczenia i straty wynikające z zakłóceń mechanicznych.

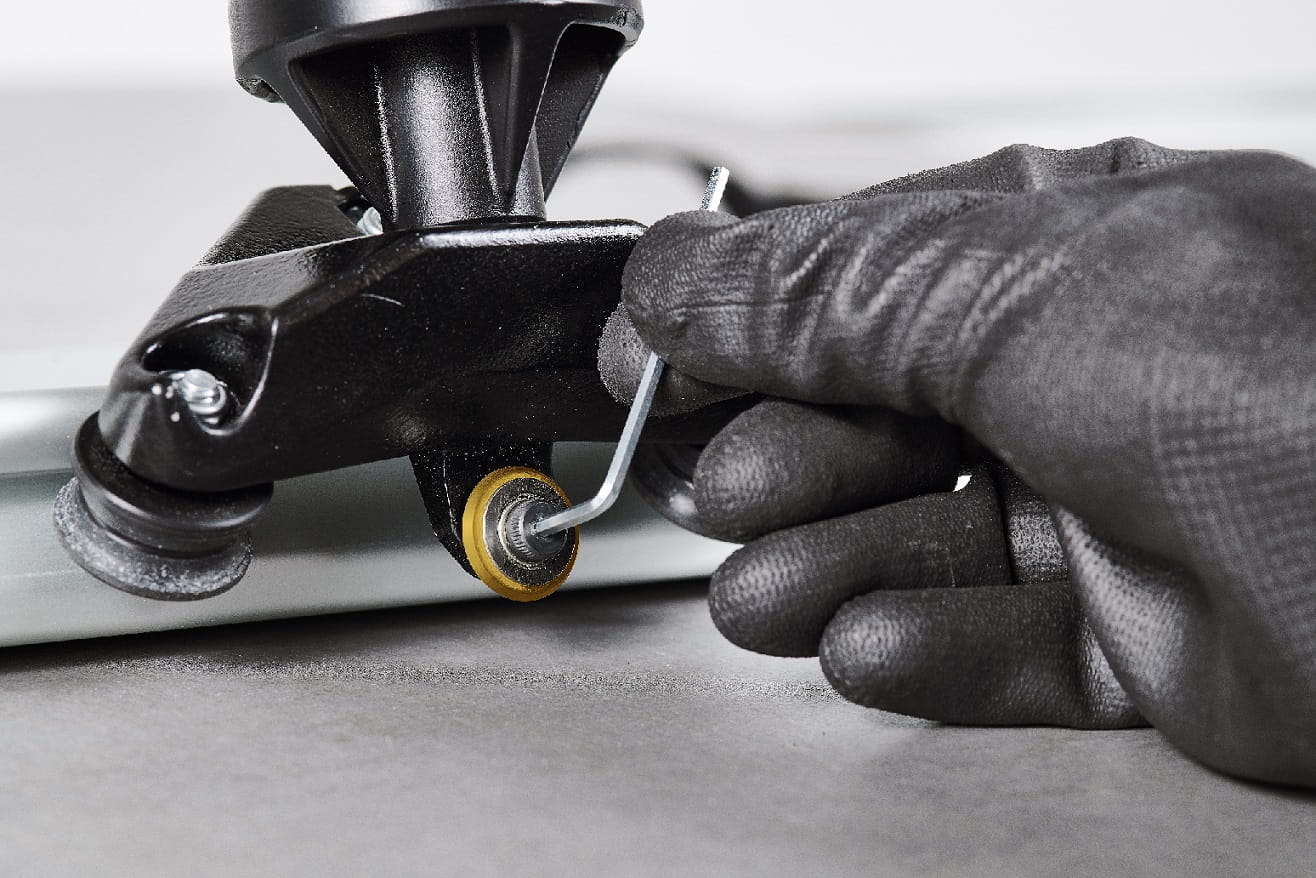

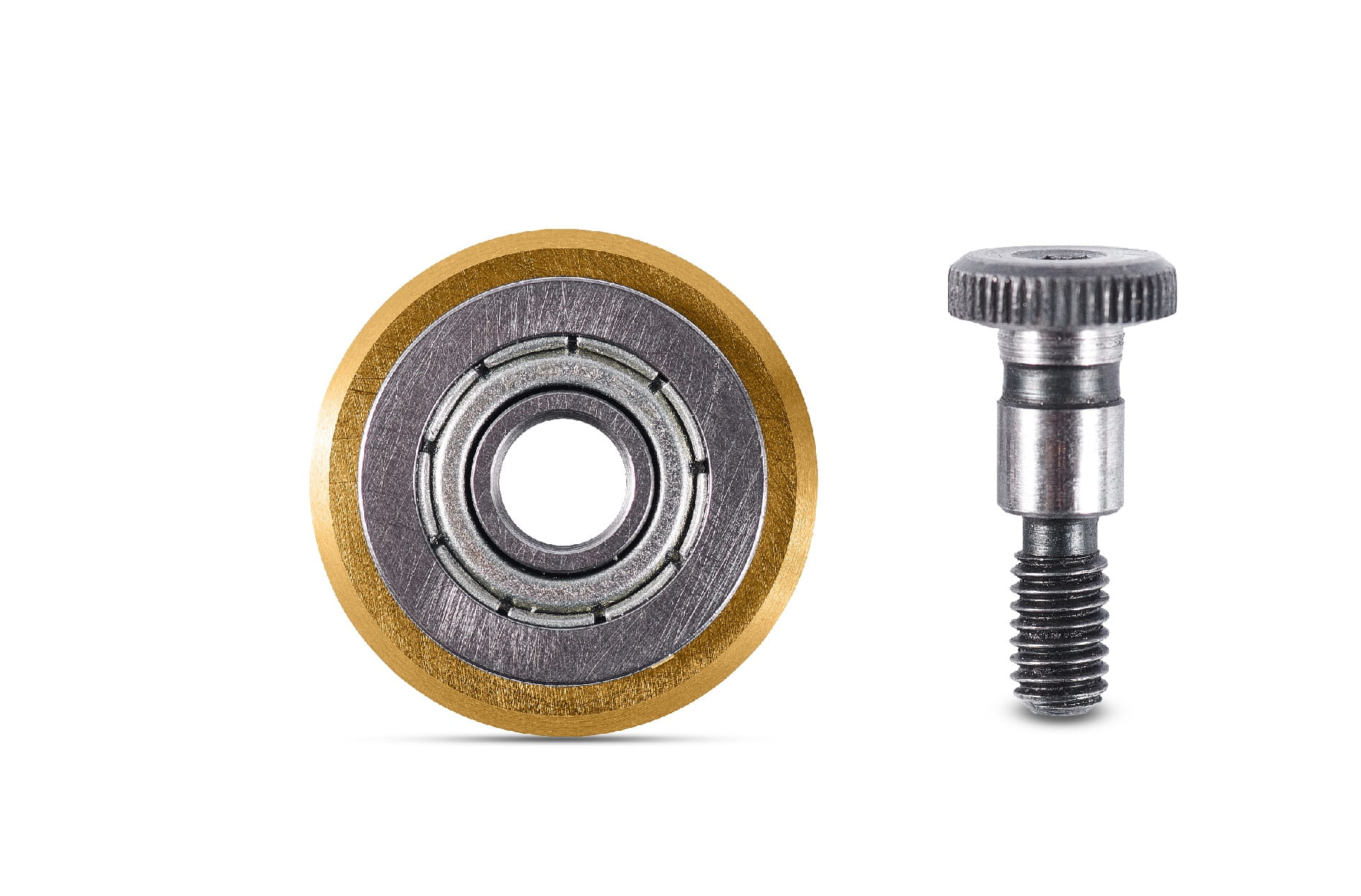

Koło tnące o średnicy 20 mm, pokryte tytanem, wyposażone jest w zintegrowane łożysko i zamontowane na skalibrowanej śrubie ze stali o wysokiej wytrzymałości. Zapewnia to maksymalną gładkość, niezwykłą precyzję i skuteczność cięcia, oraz ułatwia szybką wymianę. Szyny wykonane są z wytłaczanego aluminium, a każda z nich posiada trzy dwuwargowe przyssawki gumowe o średnicy 95 mm, co daje razem 6 przyssawek. Są one odporne na plamy i nadają się nawet do płytek strukturalnych.

Przyssawki nie tylko pomagają w pomiarze cięcia, ale również zapobiegają przesuwaniu się wózka tnącego podczas nacinania, co gwarantuje maksymalną precyzję i skuteczność. Dodatkowo, przyssawki umieszczone na aluminiowym pręcie zapobiegają przewróceniu się lub przesuwaniu się szyny podczas podcinania, co zapewnia maksymalną precyzję i skuteczność w każdej sytuacji. Dzięki temu system jest skuteczny nawet przy najbardziej skomplikowanych cięciach i płytkach o znacznej grubości.

Odległość pomiędzy linią nacięcia a szyną aluminiową wynosi 20 mm, co ułatwia proste i szybkie obliczenie wymiarów wycinanego elementu (w systemie metrycznym). Każda przyssawka jest wyposażona w zatrzask zwalniający, który może być wykorzystany w przypadku przyklejenia się do płytki. Uchwyty przyssawek wykonują ruch o 180°, aby nie kolidować z wózkiem. Wszystkie szyny wyposażone są w boczne zaślepki zabezpieczające przed przypadkowymi uszkodzeniami.

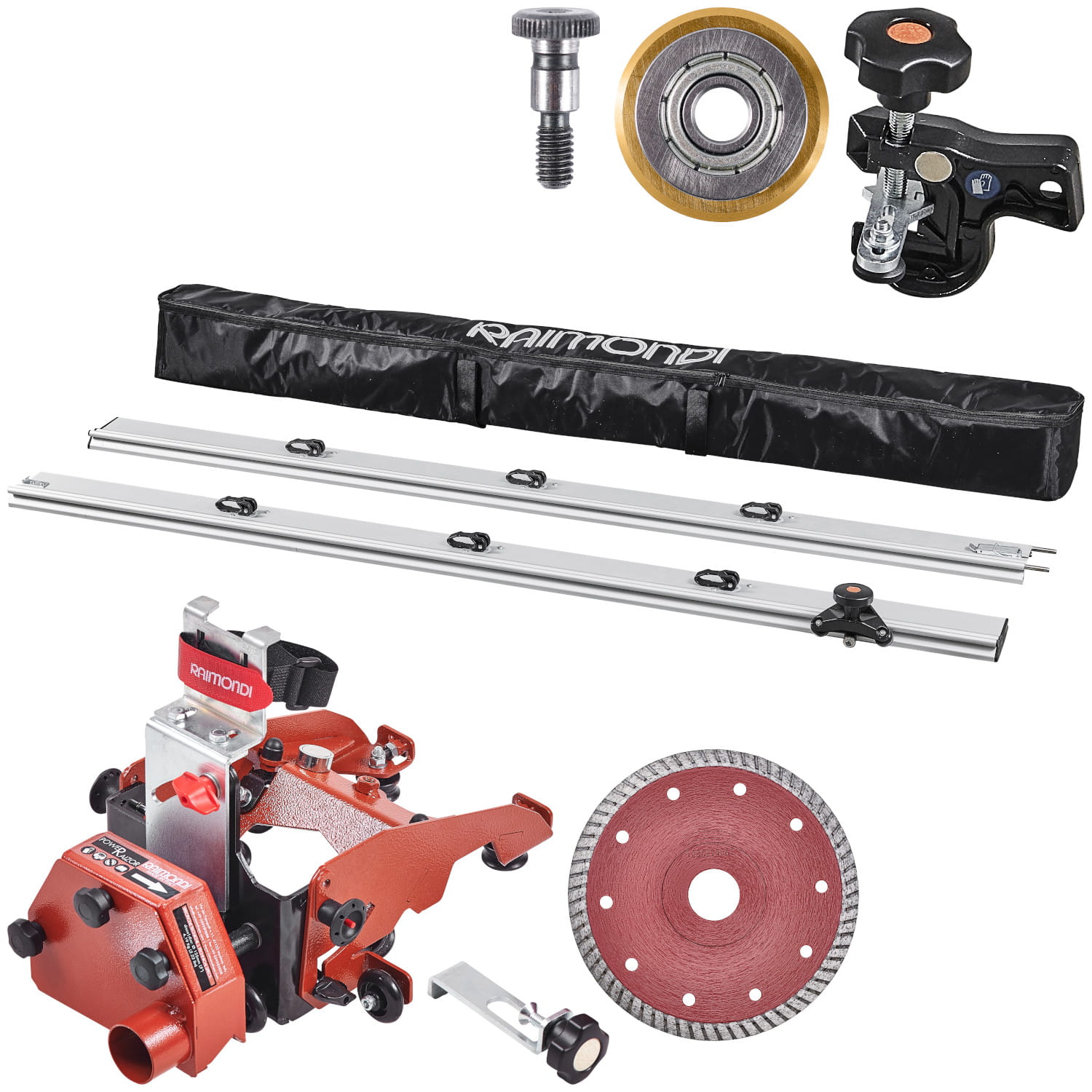

RAIZOR MkII składa się z

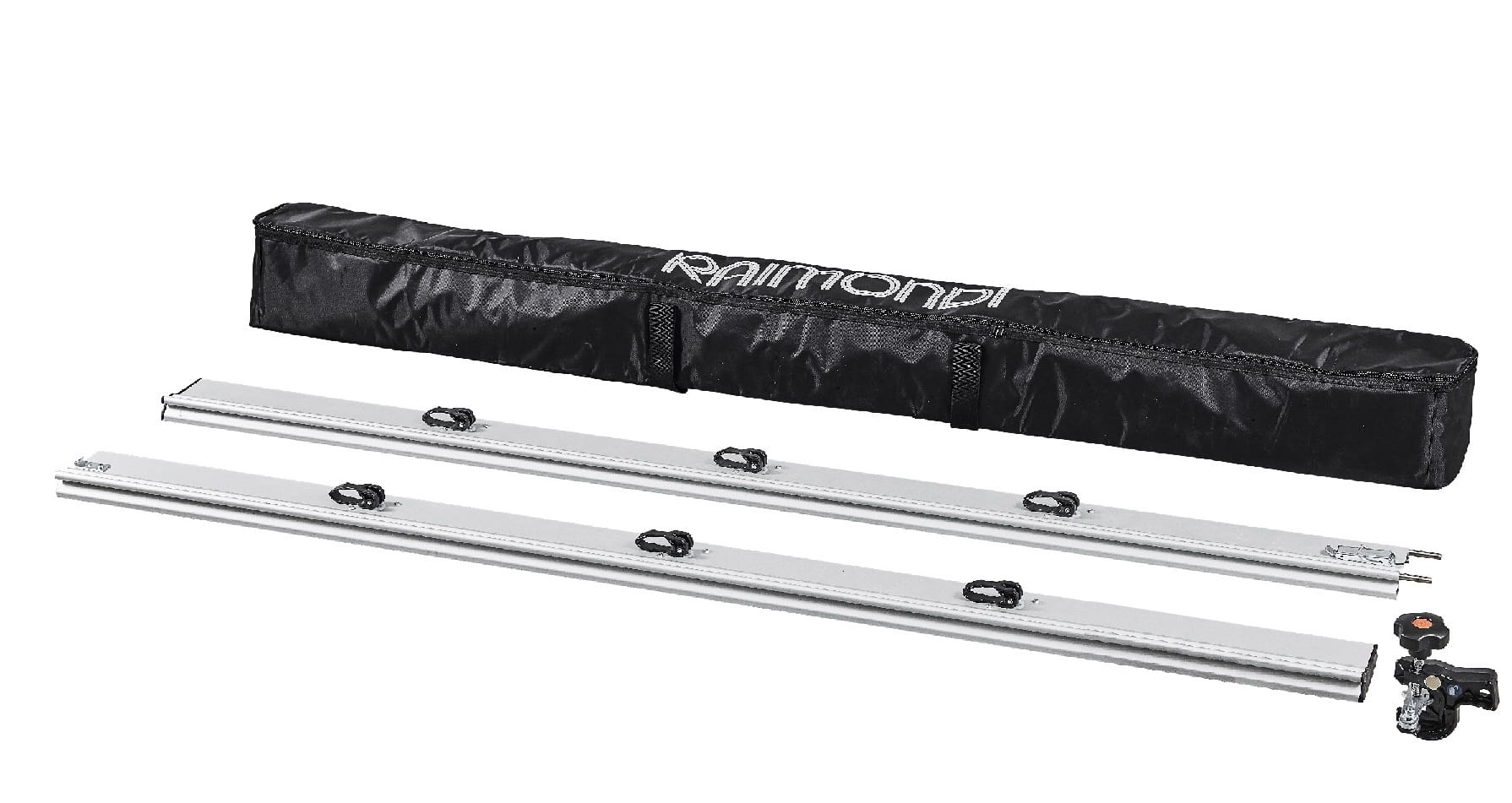

• 2 prowadnic o długości cięcia 160 cm każda i 336 cm po połączeniu.
• Wózka tnącego wykonanego z ciśnieniowo odlewanego aluminium, wyposażony w tytanowe kółko Ø 20 mm, kółko ze zintegrowanym łożyskiem i kalibrowaną
• Śrubę ze stali o wysokiej wytrzymałości
• Łamacza do płytek o grubości od 3 do 12 mm
• Torby transportowej

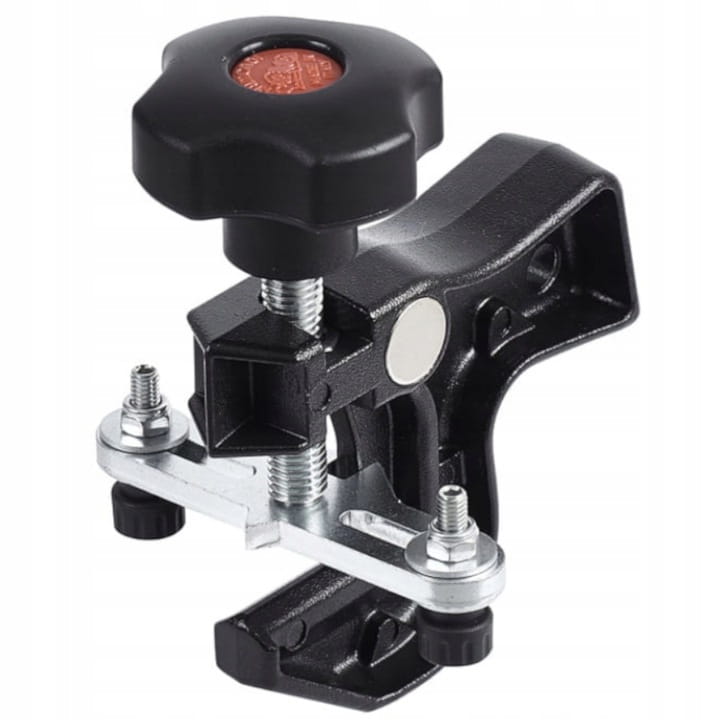

Opis łamacza śrubowego Raimondi

• Łamacz śrubowy mały
• Do łamania płytek ceramicznych o grubości 3-12mm.
• Waga: 0,39 kg
• Może być używany z systemem Raizor

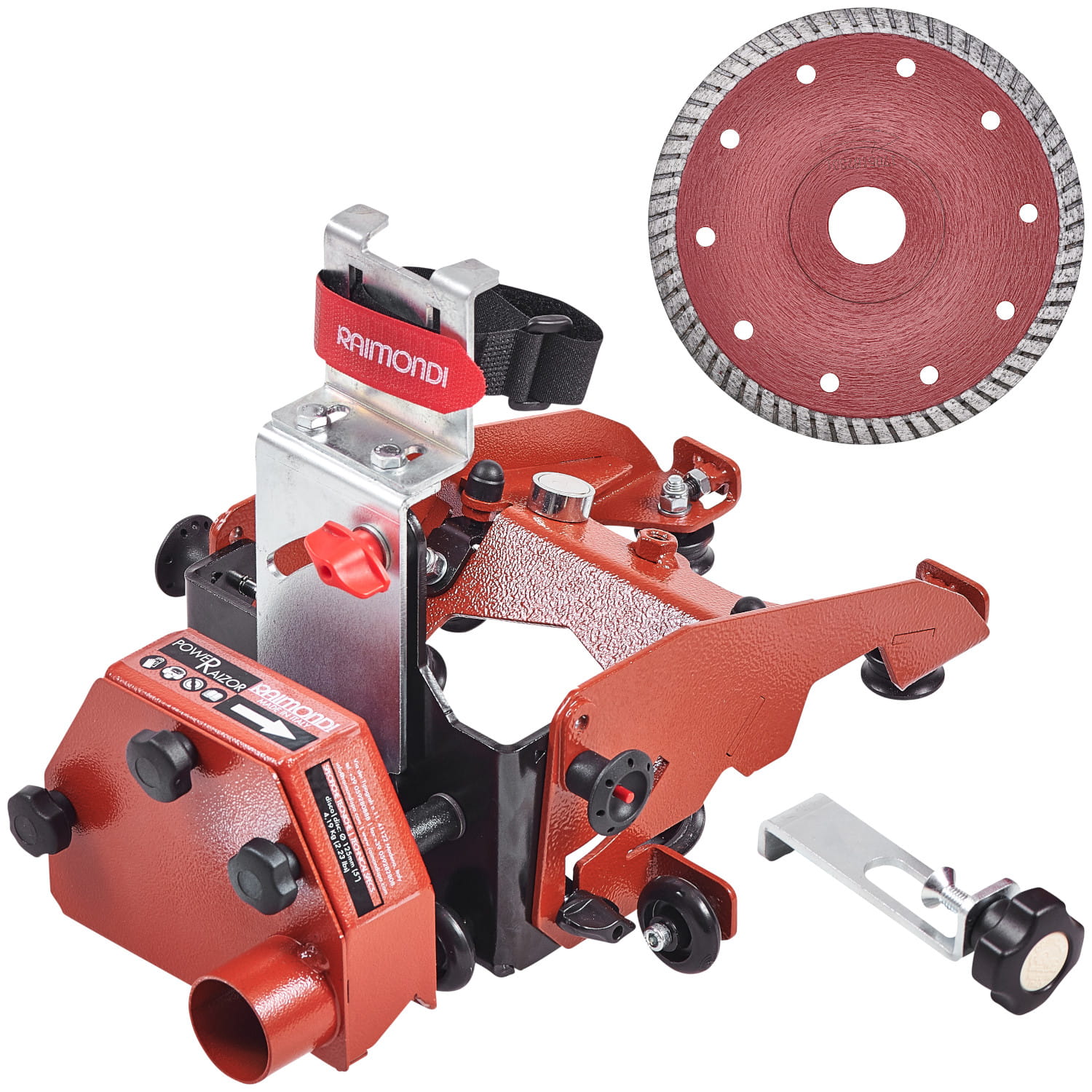

Opis wózka Raimondi Power Raizor MkII

• Współpracuje wyłącznie z przecinarką Raizor MkII, niekompatybilny z wcześniejszą wersją 433CR R.
• Wykonuje precyzyjne cięcia pod kątem prostym (90°) oraz pod kątem 45° (technicznie 47°).
• Posiada funkcję ruchu przechylnego, umożliwiającą dostosowanie głębokości cięcia oraz wykonywanie otworów różnych kształtów i wielostopniowych cięć.
• Możliwość pracy z różnymi elektrycznymi szlifierkami kątowymi popularnych marek (szlifierka nie jest dołączona).
• Dostępny w wersji z trzpieniem metrycznym M14 oraz z trzpieniem imperialnym 5/8"-11.
• Może być stosowany z lub bez użycia wody do ograniczenia pylenia.
• Wyposażony w adapter do podłączenia odkurzacza.
• Maksymalna głębokość cięcia: 20 mm pod kątem 90°, 16 mm pod kątem 45°.
• Zestaw zawiera wyłącznie wózek tnący, szlifierka nie jest dołączona.

Dane techniczne

• Maks. grubość cięcia pod kątem 90°: 20 mm
• Maks. grubość cięcia pod kątem 45°: 16 mm
• Waga: 4.59 kg

W dostawie

• Przecinarka do płytek wielkoformatowych 336cm RAIMONDI RAIZOR MK II
• Wózek Power Raizor MkII Raimondi 433PWRM2EUD
